LED elikadura-horniduraren akatsen diagnostikoa eta analisia

LED argiztapen sistemetan, gidariaren elikadura-horniduraren egonkortasun operatiboak argiztapen unitate osoaren zerbitzu-bizitza eta fidagarritasuna zuzenean zehazten ditu. LED txipak beraiek bizi-iraupen oso luzea eskaintzen duten arren, LED kontrolatzailearen elikadura-hornidura (zirkuitu diseinu konplexua eta osagaien konfigurazioa dela-eta) argiztapen sistemetan huts egiteko joera duen osagairik ahulena bihurtu da. Industriako datuek adierazten dutenez, LED argiteria komertzialen akatsen % 80 baino gehiago gidariaren elikadura-horniduraren hainbat anomalien jatorria da.

I. Osagai elektronikoen zahartzeari eta hutsegiteari lotutako gaiak

Oinarrizko osagai elektronikoak, hala nola erresistentziak, kondentsadoreak, diodoak eta transistoreak, LED kontrolatzaileen elikadura-iturri baten muina osatzen dute. Luzaroan funtzionatzen den bitartean, osagai hauek hainbat faktoreren menpe daude —funtzionamenduaren iraupena, ingurumen-baldintzak eta karga elektrikoa barne— eta horrek pixkanaka zahartzea eragiten du. Ohiko hutsegiteen moduak zirkuitu irekiak, zirkuitu laburrak, errekuntza, ihes-korrontea, parametro operatiboen degradazioa eta errendimendu-hutsegitea dira, eta horiek guztiak elikadura-horniduraren akatsen oinarrizko arrazoi gisa balio dute.

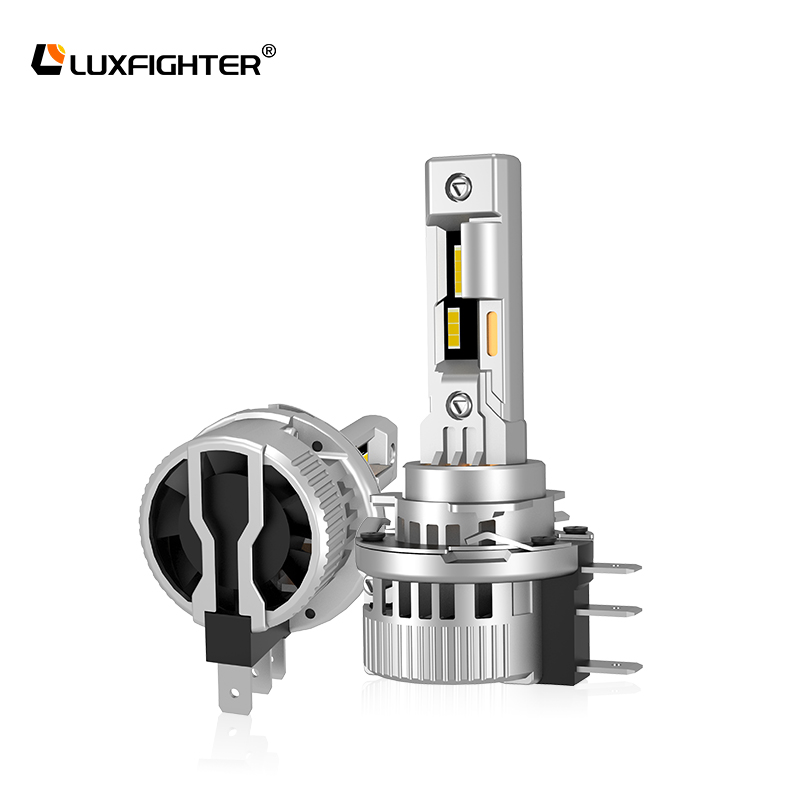

Kalitate handiko osagaiez hornitutako lanpara amaituak erabiltzeak zahartze-arriskuak arintzen laguntzen du jatorrian, Luxfighter-en automozioko LED faroen produktuen gamaren adibide gisa. Plug and Play Series LED faroaFabrika - Zhengyuan Optoelektronikoa, TxinaKanpoko Driver Series LED FarolaFactory - Zhengyuan Optoelectronic.Eredu guztiak zahartzearen aurkako osagai elektroniko industrialekin hornituta daude, Luxfighter-en LED faroek 50.000 ordu baino gehiagoko bizitza eta epe luzerako egonkortasun handiagoa lortzen dutela bermatuz.

II. PCB plaken eta muntaien kalitatearen eragina

Zirkuitu inprimatuen (PCB) eta haien muntatutako produktuen (PCBA) fabrikazio-kalitatea LED kontrolatzaileen elikadura-horniduraren funtzionamendu egonkorra bermatzeko oinarrizko baldintza gisa balio du, bere kalitateak sistemaren fidagarritasun orokorrari zuzenean eragiten diolarik. Ekoizpenean eta epe luzerako erabileran, PCBek hainbat akats izaten dituzte, hala nola, pad desegokia bustitzea, plaken delaminazioa, geruzak bereiztea, CAF anodo eroaleen hariak, zirkuitu irekiak eta zirkuitu laburrak, eta horrek guztiak funtzionamendu anormala edo gidariaren elikadura-hornidura erabat hutsegitea ekar dezake. Hutsegiteen analisirako teknologia profesionalak eta aurreratuak baliatuz, Jinjian Laboratory-k PCB-ekin erlazionatutako akatsen arrazoiak zehatz identifikatu ditzake, laguntza teknikoa eskainiz enpresei plaken eta muntaien akatsekin lotutako arazoei aurre egiten laguntzeko.

Ospe handiko markek kalitate kontrol zorrotzagoa ezartzen dute PCB fabrikazio prozesuetan; adibidez, Luxfighter produktu guztiek TG handiko erretxina substratuak eta PCBA fabrikazio prozesu automatizatuak erabiltzen dituzte, PCBekin lotutako hutsegite arazoak eraginkortasunez murrizten dituztenak.

III. Beroa xahutzeko baldintza txarrek eragindako matxurak

LED kontrolatzaile-zirkuitu bateko osagai elektroniko desberdinak oso sentikorrak dira giro-tenperaturarekin eta funtzionamendu-tenperatura igoerarekin, eta kondentsadore elektrolitikoek tenperatura tolerantziarik kaskarrena erakusten dute eta tenperatura altuek eraginik nabarmenena dute. Luminariaren beroa xahutzeko diseinu orokorra desegokia bada edo bere hozte-eraginkortasuna nahikoa ez bada, funtzionamenduan sortutako beroa ezin da berehala desegin, eta oinarrizko osagaiak tenperatura altuko baldintza luzeetan funtzionatzen du. Horrek osagaien iraupena nabarmen laburtzen du, LED kontrolatzailearen elikadura-horniduraren errendimendu ezegonkorra dakar eta, azken finean, argiztapen-sistema osoaren egonkortasun operatiboa eta zerbitzu-bizitza arriskuan jartzen ditu. Hori dela eta, elikadura-horniduraren diseinu-fasean, ezinbestekoa da beroa xahutzeko egitura optimizatzea lehenestea, luminariaren errendimendu orokorra egonkorra bermatzeko.

IV. Elikatze-horniduraren diseinu-fasean dauden oinarrizko gabeziak

LED elikadura-hornidura baten egonkortasun orokorra diseinuaren lau alderdi kritikoen araberakoa da: potentzia-parametroen diseinua, osagaien hautaketa, errendimendu elektrikoaren zehaztapenak eta PCB diseinua eta bideratzea. Arlo horietako edozein gabeziek disfuntzioak ekar ditzakete. Potentziaren diseinuaren fasean, energia termikoaren galeraren kalkulu zehatza ezinbestekoa da tenperatura altuko baldintzetan funtzionamendu-eskakizunak betetzeko; osagaiak hautatzerakoan, arreta berezia jarri behar da parametroen egonkortasuna eta osagaien iraunkortasuna tenperatura altuko inguruneetan; errendimendu elektrikoaren diseinuak irteerako parametroen kontrol zorrotza behar du LED argi iturriaren distira uniformea ​​eta irteerako korronte egonkorra bermatzeko; PCB diseinuak eta bideratze-diseinuak estandarizatutako espazio elektriko seguruak estandarizatu behar ditu, beroa xahutzeko bideak modu ezin hobean planifikatu eta tokiko bero metaketa eta zirkuituaren interferentzia bezalako arazoak saihestu.

V. Tximista-goraldiek eragindako elikadura-horniduraren kalteak

Tximistak sortutako berehalako tentsio handiko pultsuek kalte izugarriak eragin ditzakete LED gidariaren elikatze-zirkuituetan, barneko osagai elektronikoak zuzenean kaltetu edo errez eta ekipamendua erabilezin bihurtuz. Zeharkako tximistak, hala nola tximista eroaleak eta induzituak, kanpoko eta merkataritzako argiztapen elikadura-horniduraren hutsegiteen kausa nagusiak dira. Hori dela eta, produktuen garapenak tentsio- eta korronte-igoera iragankorrak eraginkortasunez jasateko, tentsio- eta korronte-igoerak eraginkortasunez txertatu behar ditu, gidariaren elikadura-horniduraren funtzionamendu fidagarria bermatuz. Diseinu termiko eraginkor batek energia-horniduraren bizitza iraupena nabarmen luzatzen du; adibidez, Luxfighter Q10 serieko fanless LED faroek ikuspuntu horren adibide duteQ10 seriea-40W 6400LMFabrikatzailea eta hornitzailea - Zhengyuan Optoelektronikoa, etxebizitzen beroa xahutzeko egitura optimizatuz, haizagailuaren matxurak eragindako gehiegizko berotzea saihesten da.

VI. Sarearen tentsio-fluktuazioen eragin-ondorioak

Sareko tentsioaren gorabehera maiz eta nabarmenek LED kontrolatzaileen hornikuntzaren karga-ahalmen nominala gaindi dezakete, barne-zirkuituaren gainkarga, osagaien kalteak eta gidariaren hutsegitea eraginez. Batez ere eskala handiko makineria elektrikoa zerbitzatzen duten elikadura-lerroetan, tentsio-gorabeherak, tentsio-jaitsiera iragankorra eta korronte igoerak bezalako gaiak bereziki nabarmenak dira eta lanpara-horniduraren akatsen arrazoi arruntak adierazten dituzte; beraz, tentsio-egonkortzea eta gainkargaren babesa bezalako babes-neurriak ezarri behar dira.

Laburbilduz, LED kontrolatzaileen elikadura-horniduraren hutsegiteak ez dira faktore bakar batek eragiten, diseinu, fabrikazio-prozesu, ingurumen- eta eragiketa-faktore anitzen ondorioen ondorioz. LED luminarien funtzionamendu-fiagarritasuna eta zerbitzu-bizitza funtsean hobetzeko, optimizazio integrala behar da, kalitate handiko osagai elektronikoak hautatzea barne, PCB kalitatea eta muntaketa-prozesuak zorrotz kontrolatzea, kudeaketa termikoa eta elikadura-hornidura orokorraren diseinua optimizatzea, tximista babesa eta sareko tentsioaren gorabeherak arintzeko mekanismoak hobetzea eta soldadura-prozedurak estandarizatzea. Dimentsio anitzeko kontrol horien bidez, gidariaren elikadura-horniduraren hutsegite probabilitatea nabarmen murriztu daiteke.

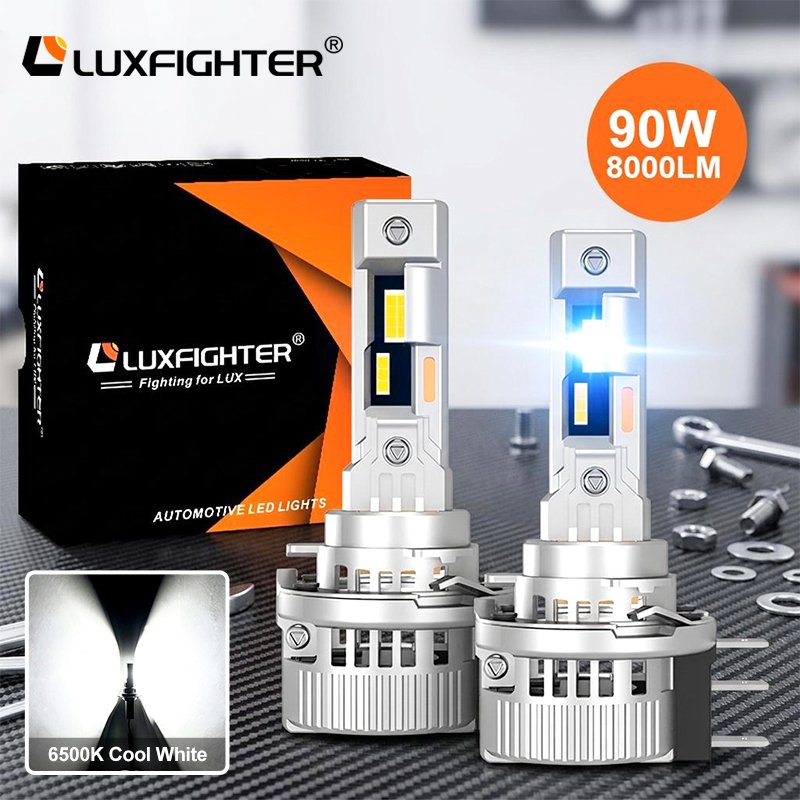

Automobilgintzako LED argiztapenaren alorrean, Luxfighter aukeratzeak —gidari irtenbide heldu eta fidagarriengatik ezaguna den marka— nabarmen murrizten du LED faroen ondorengo hutsegite tasak. Luxfighter-en LED faroaren eta argi osagarrien serieko produktu guztiek kontrolatzaile egonkorren jabedun teknologiak erabiltzen dituzte, TxinaPlug and Play Series LED faroaFabrika - Zhengyuan Optoelektronikoa, ibilgailuen ingurune elektriko konplexura egokitzea fidagarritasunerako aukera ezin hobea da.
